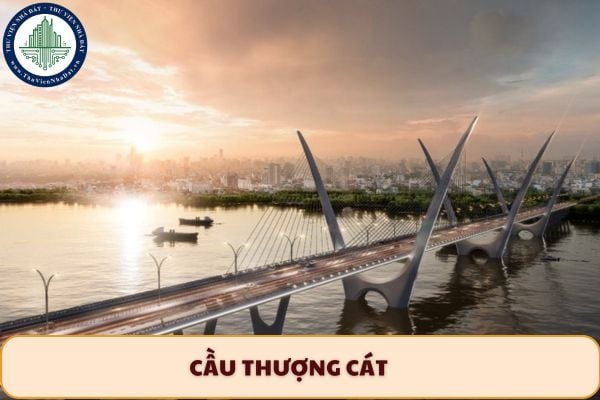

Cầu Thượng Cát xây ở đâu? Cầu Thượng Cát đi qua những điểm nào?

Cầu Thượng Cát là một trong những dự án giao thông trọng điểm của TP Hà Nội, được quy hoạch nhằm tăng cường kết nối khu vực phía Tây Bắc nội đô với huyện Đông Anh và các vùng phụ cận.

Theo phương án được UBND TP Hà Nội phê duyệt, điểm đầu dự án nằm tại nút giao đường Kỳ Vũ, phường Thượng Cát (quận Bắc Từ Liêm) và điểm cuối kết nối với đường 23B, xã Thiên Lộc (huyện Đông Anh).

Tuyến cầu và đường dẫn có tổng chiều dài khoảng 5,2 km, bắc qua sông Hồng, hình thành trục giao thông mới kết nối hai bờ, đồng thời giảm tải cho các cầu hiện hữu như Thăng Long, Nhật Tân và Đông Trù.

Cầu chính dài khoảng 820 m, bề rộng từ 33-35 m, được thiết kế 8 làn xe (6 làn cơ giới và 2 làn thô sơ).

Đường dẫn phía Nam qua địa phận quận Bắc Từ Liêm có mặt cắt ngang 60 m, gồm 6 làn cơ giới, 2 làn thô sơ và 2 tuyến đường song hành.

Đường dẫn phía Bắc thuộc huyện Đông Anh có mặt cắt ngang 50 m, gồm 4 làn cơ giới và 2 đường song hành, bảo đảm kết nối linh hoạt với các tuyến giao thông chính trong khu vực.

Phạm vi bảo vệ trên không của cầu đường bộ tính từ đâu?

Căn cứ Điều 17 Luật Đường bộ 2024 quy định phạm vi bảo vệ trên không của cầu đường bộ như sau:

Điều 17. Phạm vi bảo vệ trên không và phía dưới đường bộ

1. Phạm vi bảo vệ trên không của phần đường theo phương thẳng đứng không thấp hơn chiều cao tĩnh không của đường. Đối với đoạn đường có dự phòng chiều cao tăng cường lớp mặt đường, chiều cao bù lún và các trường hợp cần dự phòng tôn cao mặt đường thì phải cộng chiều cao này với chiều cao tĩnh không.

2. Phạm vi bảo vệ trên không của cầu đường bộ được quy định như sau:

a) Phạm vi bảo vệ trên không của cầu đường bộ tính từ điểm cao nhất của kết cấu trên các mặt cắt ngang cầu trở lên theo phương thẳng đứng là 02 mét nhưng không thấp hơn chiều cao tĩnh không quy định tại khoản 1 Điều này;

b) Cầu đường bộ xây dựng vượt đường sắt, đường bộ khác phải bảo đảm tĩnh không của đường sắt, đường bộ bên dưới;

c) Cầu đường bộ xây dựng trên khu vực có hoạt động giao thông đường thủy nội địa, giao thông hàng hải phải bảo đảm khổ thông thuyền cho tàu, thuyền lưu thông an toàn theo quy định của pháp luật về đường thủy nội địa và pháp luật về hàng hải.

3. Phạm vi bảo vệ công trình hầm đường bộ được xác định từ các bộ phận kết cấu của hầm đường bộ ra xung quanh đủ để bảo đảm an toàn đối với công trình, thiết bị lắp đặt vào công trình, an toàn trong vận hành, khai thác, sử dụng và bảo đảm tuổi thọ công trình theo thiết kế; phạm vi bảo vệ bên ngoài của hầm đường bộ là khoảng không đủ để bảo đảm an toàn cho vận hành, khai thác và sử dụng hầm đường bộ và các thiết bị của hầm đường bộ.

4. Giới hạn theo phương thẳng đứng của đường dây thông tin, viễn thông đi phía trên đường bộ không nhỏ hơn 5,5 mét tính từ điểm thấp nhất của đường dây thông tin, viễn thông đi qua đường bộ tới điểm cao nhất trên mặt đường. Trường hợp đường dây đi phía trên cầu đường bộ phải đáp ứng đồng thời quy định tại khoản này và điểm a khoản 2 Điều này.

5. Giới hạn theo phương thẳng đứng của đường dây tải điện, dây dẫn điện đi phía trên đường bộ được quy định như sau:

a) Trường hợp đường dây tải điện, dây dẫn điện đi phía trên đường bộ thì khoảng cách theo phương thẳng đứng tính từ điểm cao nhất của mặt đường bộ tới điểm thấp nhất của đường dây tải điện, dây dẫn điện đi phía trên đường bộ không nhỏ hơn chiều cao tĩnh không của đường bộ cộng với khoảng cách an toàn phóng điện theo quy định của pháp luật về điện lực;

b) Trường hợp đường dây tải điện, dây dẫn điện đi phía trên cầu phải đáp ứng quy định tại điểm a khoản 2 Điều này cộng với khoảng cách an toàn phóng điện theo quy định của pháp luật về điện lực, nhưng không thấp hơn quy định tại điểm a khoản này;

c) Đường dây tải điện, dây dẫn điện đi phía trên cột đèn chiếu sáng của đường bộ phải bảo đảm khoảng cách theo phương thẳng đứng tính từ điểm cao nhất của cột đèn chiếu sáng tới điểm thấp nhất của đường dây tải điện, dây dẫn điện không nhỏ hơn 02 mét cộng với khoảng cách an toàn phóng điện theo quy định của pháp luật về điện lực.

[...]

Như vậy, phạm vi bảo vệ trên không của cầu đường bộ được tính từ điểm cao nhất của kết cấu trên các mặt cắt ngang cầu trở lên theo phương thẳng đứng là 02 mét, nhưng không thấp hơn chiều cao tĩnh không của đường.

Như vậy, khi đầu tư xây dựng cầu đường bộ, việc thiết kế và bố trí vị trí phải bảo đảm thiết kế, bố trí vị trí để lắp đặt các công trình hạ tầng kỹ thuật sử dụng chung, bao gồm:
