Ký hiệu bản đồ địa chính được chia làm bao nhiêu loại theo quy định hiện nay?

Nội dung chính

Ký hiệu bản đồ địa chính được chia làm bao nhiêu loại theo quy định hiện nay?

Căn cứ theo quy định tại khoản 2 Điều 20 Thông tư 26/2024/TT-BTNMT quy định như sau:

Ký hiệu bản đồ địa chính

1. Các yếu tố nội dung bản đồ địa chính, mảnh trích đo bản đồ địa chính thể hiện bằng ký hiệu theo quy định.

Ký hiệu bản đồ địa chính quy định tại Phụ lục số 22 kèm theo Thông tư này được sử dụng chung để thể hiện các yếu tố nội dung bản đồ địa chính, mảnh trích đo bản đồ địa chính ở các tỷ lệ; các trường hợp đặc biệt áp dụng riêng cho bản đồ số hoặc bản đồ giấy hoặc một loại nội dung bản đồ hay một loại tỷ lệ bản đồ thì thực hiện theo quy định riêng trong ký hiệu và giải thích ký hiệu.

2. Ký hiệu bản đồ địa chính gồm có ký hiệu vẽ theo tỷ lệ, ký hiệu vẽ nửa theo tỷ lệ và ký hiệu không theo tỷ lệ, trong đó:

a) Khi dùng ký hiệu vẽ theo tỷ lệ thì vẽ đúng theo hình dạng, kích thước của địa vật tính theo tỷ lệ bản đồ;

b) Khi dùng ký hiệu vẽ nửa theo tỷ lệ thì ký hiệu có một chiều vẽ theo tỷ lệ với kích thước thực của địa vật, chiều còn lại vẽ theo biểu thị quy ước không theo tỷ lệ bản đồ;

c) Khi dùng ký hiệu không theo tỷ lệ thì ký hiệu vẽ theo quy ước mà không vẽ theo tỷ lệ kích thước của địa vật; ký hiệu này dùng trong trường hợp địa vật không vẽ được theo tỷ lệ bản đồ và trường hợp địa vật vẽ được theo tỷ lệ bản đồ nhưng cần sử dụng để bổ trợ, tăng thêm khả năng đọc và khả năng định hướng của bản đồ.

Như vậy, ký hiệu bản đồ địa chính được chia làm 03 loại, bao gồm:

- Khi dùng ký hiệu vẽ theo tỷ lệ thì vẽ đúng theo hình dạng, kích thước của địa vật tính theo tỷ lệ bản đồ;

- Khi dùng ký hiệu vẽ nửa theo tỷ lệ thì ký hiệu có một chiều vẽ theo tỷ lệ với kích thước thực của địa vật, chiều còn lại vẽ theo biểu thị quy ước không theo tỷ lệ bản đồ;

- Khi dùng ký hiệu không theo tỷ lệ thì ký hiệu vẽ theo quy ước mà không vẽ theo tỷ lệ kích thước của địa vật; ký hiệu này dùng trong trường hợp địa vật không vẽ được theo tỷ lệ bản đồ và trường hợp địa vật vẽ được theo tỷ lệ bản đồ nhưng cần sử dụng để bổ trợ, tăng thêm khả năng đọc và khả năng định hướng của bản đồ.

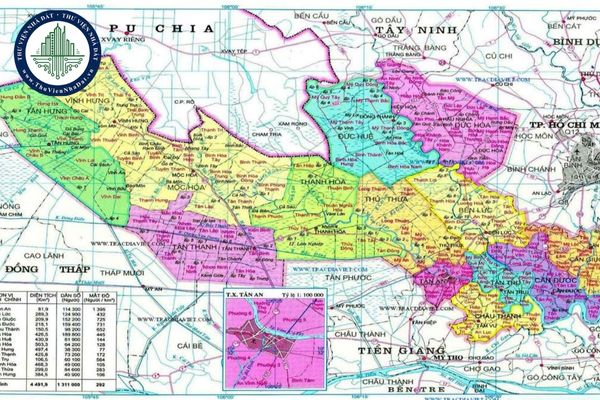

Ký hiệu bản đồ địa chính được chia làm bao nhiêu loại theo quy định hiện nay? (Hình từ Internet)

Ký xác nhận bản đồ địa chính được thực hiện ra sao?

Việc ký xác nhận bản đồ địa chính thực hiện theo quy định tại khoản 1 Điều 23 Thông tư 26/2024/TT-BTNMT như sau:

- Đối với trường hợp đo đạc lập mới và đo đạc lập lại bản đồ địa chính thì việc ký xác nhận và ký duyệt sản phẩm tại vị trí ngoài khung phía Nam của tờ bản đồ theo điểm 1 mục III của Phụ lục số 22 kèm theo Thông tư 26/2024/TT-BTNMT, gồm: Đơn vị đo đạc và đơn vị làm nhiệm vụ kiểm tra của chủ đầu tư (sau đây gọi là đơn vị kiểm tra) ký xác nhận sản phẩm, thời điểm đo đạc, thời điểm kiểm tra; Ủy ban nhân dân cấp xã ký xác nhận đo vẽ đúng hiện trạng; cơ quan có chức năng quản lý đất đai cấp tỉnh ký duyệt sản phẩm;

- Đối với trường hợp đo đạc bổ sung bản đồ địa chính thì việc ký xác nhận và ký duyệt sản phẩm theo mẫu quy định tại điểm 2 mục III của Phụ lục số 22 kèm theo Thông tư 26/2024/TT-BTNMT, gồm: Đơn vị đo đạc và đơn vị kiểm tra ký xác nhận sản phẩm, thời điểm đo đạc, thời điểm kiểm tra; Ủy ban nhân dân cấp xã ký xác nhận đo vẽ đúng hiện trạng; cơ quan có chức năng quản lý đất đai cấp tỉnh ký duyệt sản phẩm;

- Đối với bản đồ địa chính biên tập lại thì việc ký xác nhận và ký duyệt sản phẩm theo mẫu quy định tại điểm 3 mục III của Phụ lục số 22 kèm theo Thông tư 26/2024/TT-BTNMT, gồm: Đơn vị đo đạc (đơn vị thực hiện biên tập) và đơn vị kiểm tra ký xác nhận sản phẩm, thời điểm đo đạc, thời điểm kiểm tra; cơ quan có chức năng quản lý đất đai cấp tỉnh ký duyệt sản phẩm;

- Việc ký xác nhận thời điểm đo đạc và thời điểm kiểm tra quy định tại các điểm a, b và c khoản 1 Điều 23 Thông tư 26/2024/TT-BTNMT là sau khi sản phẩm đã hoàn thành hoặc đã được sửa chữa sai sót nếu có và được đơn vị kiểm tra xác nhận về chất lượng, khối lượng sản phẩm hoàn thành (thể hiện trong biên bản kiểm tra chất lượng, khối lượng sản phẩm và xác nhận sửa chữa sai sót nếu có).

Đo đạc lập bản đồ địa chính gồm những sản phẩm chính nào?

Căn cứ quy định tại khoản 1 Điều 24 Thông tư 26/2024/TT-BTNMT thì sản phẩm chính trong đo đạc lập bản đồ địa chính bao gồm:

- Bản đồ địa chính, gồm sản phẩm bản đồ địa chính khi đo đạc lập mới, đo đạc lập lại và đo đạc bổ sung;

- Mảnh trích đo bản đồ địa chính;

- Sổ mục kê đất đai;

- Bảng tổng hợp diện tích, số thửa và số người sử dụng đất, người quản lý đất theo kết quả lập bản đồ địa chính.
