Thông số đơn vị đo thiết lập trên phần mềm đồ họa quản lý tệp tin bản đồ địa chính là gì?

Nội dung chính

Thông số đơn vị đo thiết lập trên phần mềm đồ họa quản lý tệp tin bản đồ địa chính là gì?

Căn cứ tại Điều 3 Thông tư 26/2024/TT-BTNMT có quy định về hệ quy chiếu, hệ tọa độ và thông số đơn vị đo như sau:

Điều 3. Hệ quy chiếu, hệ tọa độ và thông số đơn vị đo

1. Bản đồ địa chính được thành lập trong hệ quy chiếu và hệ tọa độ quốc gia VN-2000 (sau đây gọi là hệ VN-2000), phép chiếu hình trụ ngang đồng góc, múi chiếu 3o(3 độ), hệ số điều chỉnh tỷ lệ biến dạng chiều dài k0 = 0,9999, kinh tuyến trục theo từng tỉnh, thành phố trực thuộc Trung ương (kinh tuyến trục) quy định tại Phụ lục số 01 kèm theo Thông tư này; các thông số khác của hệ VN

2000 không quy định tại Thông tư này thì thực hiện theo quy định tại Thông tư số 973/2001/TT-TCĐC ngày 20 tháng 6 năm 2001 của Tổng cục Địa chính hướng dẫn áp dụng hệ quy chiếu và hệ tọa độ quốc gia VN-2000 (sau đây gọi là Thông tư số 973/2001/TT-TCĐC).

2. Thông số đơn vị đo thiết lập trên phần mềm đồ họa quản lý tệp tin bản đồ địa chính như sau:

a) Đơn vị làm việc chính là mét (m);

b) Đơn vị làm việc phụ là milimét (mm);

c) Độ phân giải là 1.000;

d) Tọa độ điểm trung tâm làm việc của trục tọa độ X là 500.000 m, trục tọa độ Y là 1.000.000 m.

Như vậy, thông số đơn vị đo thiết lập trên phần mềm đồ họa quản lý tệp tin bản đồ địa chính là:

- Đơn vị làm việc chính là mét (m);

- Đơn vị làm việc phụ là milimét (mm);

- Độ phân giải là 1.000;

- Tọa độ điểm trung tâm làm việc của trục tọa độ X là 500.000 m, trục tọa độ Y là 1.000.000 m.

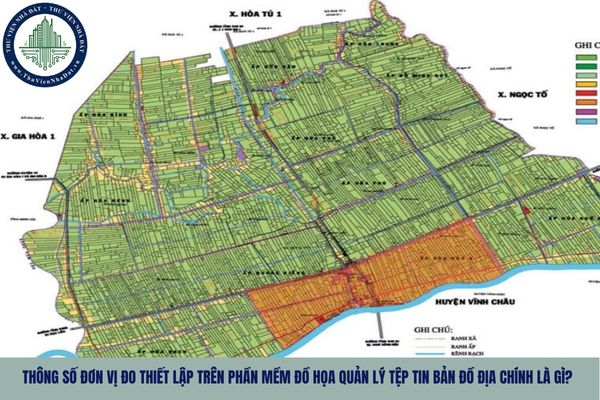

Thông số đơn vị đo thiết lập trên phần mềm đồ họa quản lý tệp tin bản đồ địa chính là gì? (Hình từ Internet)

Khung bản đồ và lưới tọa độ trên bản đồ địa chính được quy định thế nào?

Căn cứ tại Điều 4 Thông tư 26/2024/TT-BTNMT quy định khung bản đồ và lưới tọa độ trên bản đồ địa chính được quy định như sau:

- Khung bản đồ dùng để giới hạn phạm vi trình bày nội dung bản đồ địa chính, gồm khung ngoài và khung trong khép kín, cách nhau 01 xentimét (cm).

- Khung trong tiêu chuẩn có dạng hình vuông, kích thước 60 cm x 60 cm đối với mảnh bản đồ địa chính tỷ lệ 1:10.000 và 1:5.000; kích thước 50 cm x 50 cm đối với mảnh bản đồ địa chính tỷ lệ 1:2.000, 1:1.000, 1:500 và 1:200.

- Khung trong được mở rộng 10 cm hoặc 20 cm so với khung trong tiêu chuẩn khi biên tập bản đồ địa chính để thể hiện trọn thửa đất trong 01 mảnh bản đồ khi thửa đất nằm trên 02 mảnh bản đồ tiêu chuẩn trở lên hoặc để thể hiện hết nội dung bản đồ ở vùng rìa của khu vực thực hiện đo đạc lập bản đồ địa chính (sau đây gọi là khu đo) nếu nội dung bản đồ ở vùng rìa khu đo đó nằm trọn trong phạm vi thể hiện của khung trong sau khi được mở rộng.

- Lưới tọa độ trên bản đồ địa chính là lưới tọa độ vuông góc, được thể hiện tại các giao điểm trục tọa độ X với trục tọa độ Y để xác định khoảng cách 10 cm trên bản đồ, ký hiệu bằng dấu chữ thập (+), gọi tắt là lưới kilômét (km), được xác định theo số chẵn 10 của giá trị tọa độ X và tọa độ Y đối với mảnh bản đồ địa chính tỷ lệ 1:200 và 1:500, chẵn 100 của giá trị tọa độ X và tọa độ Y đối với mảnh bản đồ địa chính tỷ lệ 1:1.000, 1:2.000, 1:5.000 và 1:10.000. Khi lưới km trùng đè lên yếu tố nội dung quan trọng khác của bản đồ dẫn tới khó đọc hoặc nhầm lẫn nội dung thì được phép loại bỏ

- Trình bày khung bản đồ, lưới tọa độ vuông góc và chữ, số, ký hiệu ở khung bản đồ theo hướng Bắc; trường hợp cần trình bày thêm chữ, số ở khung ngoài phía Tây hoặc phía Đông thì thể hiện hướng ra bên ngoài khung bản đồ.

Loại đất thể hiện trên bản đồ địa chính được thực hiện như thế nào?

Căn cứ tại khoản 4 Điều 13 Thông tư 26/2024/TT-BTNMT quy định về loại đất thể hiện trên bản đồ địa chính được thực hiện như sau:

- Thể hiện loại đất chi tiết trong các nhóm đất quy định tại Điều 9 Luật Đất đai 2024 và các Điều 4, 5 và 6 Nghị định 102/2024/NĐ-CP của Chính phủ quy định chi tiết thi hành một số điều của Luật Đất đai 2024; mã loại đất thực hiện theo quy định của Bộ trưởng Bộ Tài nguyên và Môi trường về thống kê, kiểm kê đất đai và lập bản đồ hiện trạng sử dụng đất;

- Thửa đất đã có Giấy chứng nhận thì thể hiện loại đất theo Giấy chứng nhận; thửa đất có quyết định giao đất, cho thuê đất, cho phép chuyển mục đích sử dụng đất, có giấy tờ về quyền sử dụng đất nhưng chưa được cấp Giấy chứng nhận thì thể hiện theo các giấy tờ đó;

- Trường hợp thửa đất có giấy tờ quy định tại điểm b khoản 4 Điều 13 Thông tư 26/2024/TT-BTNMT, mà loại đất trên giấy tờ đó không phù hợp với phân loại đất của pháp luật đất đai hiện hành thì thể hiện loại đất theo hiện trạng sử dụng đất;

- Trường hợp thửa đất chưa được cấp Giấy chứng nhận; thửa đất chưa có quyết định giao đất, cho thuê đất, cho phép chuyển mục đích sử dụng đất và thửa đất không có giấy tờ về quyền sử dụng đất thì loại đất thể hiện theo hiện trạng sử dụng đất;

- Đối với thửa đất quy định tại điểm b khoản này mà loại đất trên giấy tờ khác với loại đất theo hiện trạng sử dụng đất thì thể hiện thêm loại đất theo hiện trạng sử dụng đất tại level (lớp) riêng; đơn vị đo đạc lập danh sách các thửa đất có mục đích sử dụng theo hiện trạng khác với giấy tờ có xác nhận của Ủy ban nhân dân cấp xã để giao nộp theo quy định.
